一、三相变送器故障1、输出直流电压偏低，而且固定输出在6V 左右，调整n1 电位器无效，则应用下列方法检查。 1）首先检查倍压整流器回路`C_1`和`C_2`电容二端的电压，`C_1`为15V 左右，`C_2`为28V 左右。如`C_1`和

一、三相变送器故障

1、输出直流电压偏低，而且固定输出在6V 左右，调整n1 电位器无效，则应用下列方法检查。

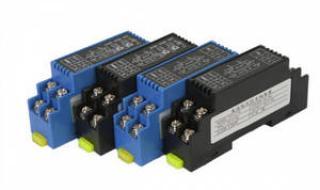

直流变送器

1）首先检查倍压整流器回路`C_1`和`C_2`电容二端的电压，`C_1`为15V 左右，`C_2`为28V 左右。如`C_1`和`C_2`两端电压值远低于该值，说明`C_1`和`C_2`泄漏大，则应更换。

2）检查稳压管`W_1`和`W_2`两端电压应在7～8V 左右。如不是，则应检查稳压管是否损坏。

3）检查`C_4`的正极端对`T_4`、`T_5`的基极电位，应在4.5～5.5V 左右，如果电压差1V 以上，说明`T_5`三极管损坏，则应更换。

4）`T_2`、`T_3`三极管特性变坏，内阻增大，使输出电压变低。则应更换`T_2`、`T_3`三极管。

5）`T_1`或`T_5`三极管发射极和集电极击穿，使输出电压降低。则应更换`T_1` 或`T_5`三极管。

6）`W_1`和`W_2`稳压二极管击穿，使输出电压降低。则应更换`W_1`和`W_2`稳压管。

2 输出直流电压偏高，而且调节`n_1`电位器无效时。原因有：

1）`T_3`调整管发射极和集电极击穿短路，引起输出电压偏高。调整管`T_4`的损坏往往引起`T_2`放大管击穿（因`T_3`基极击穿后引起`T_2`基极电流大使`T_2`基极击穿）。

2）`T_4`三极管击穿，集电极和发射极短路，引起输出电压偏高。

3）`T_2`三极管集电极和发射极击穿，使输出电压偏高。

3 输出直流电压稳压精度超过±0.5%，检查故障方法如下：

1）首先检查`C_2`二端直流电压是否在28V 左右。

2）交流输入电压从85V 调至115V 时，用数字电压表测`W_1`和`W_2`二端直流电压，应稳定在7～8V 间某一固定值，如果变化在0.1 以上，说明稳压二极管稳压特性不好应更换。

3）如`W_1`和`W_（12）` 稳压特性很好，影响精度的原因可能是`T_2`、`T_3`、`T_4`、`T_5`三极管特性变坏，此时先检查`T_4`、`T_5`三极管，然后再检查`T_2`、`T_3` 三极管。

4）直流电源板正常工作时各点电压值如表8，表中各电压值对应于图23 的相应各点。

微机保护测控装置选购须知三相有功功率、无功功率变送器线性误差测定步骤规定

二、单路直流电压隔离变送器原理

1、1，电---磁---电，即由电转换为磁，由磁再转换为电，如电压互感器；

2、2，电---光---电，即由电转换为光(用发光二极管)，由光再转换为电(用光电二极管)。

3、电压隔离传感器的功用：

4、把电压信号从一个系统，传递给另一个系统，而两个系统之间没有电气线路的直接连接(即没有公用点)。

三、几种常用的压力变送器

1、压阻式变送器。压阻式变送器是将压力作用到膜片的前表面，在压力作用下膜片会出现一定的形变，感压膜片的背面印有厚膜电阻，进而形成一个惠斯通电桥，在压阻效应下，电桥会产生相应的电压信号，该信号与激励电压成正比例关系。

2、压电式变送器。压电式变送器是利用正压电效应研制出来的,正高压电效应就是将一定的外力作用于电解质使其发生变形,电解质内部会出现极化现象,并且在其两个表面会产生正负不同的电荷,外力停止作用时，电解质又恢复到不带电的状态。

3、应变式变送器。采用特殊的粘合剂将应变片粘合在一起进而产生力学应变，在机体受力发生变化时，电阻应变片也会随之出现一定的形变，进而影响到阻值的大小，电阻上的电压发生改变。

4、电容式变送器。电容式变送器分电动和气动两类，前者的标准化输入信号为直流信号，后者输出信号为气体压力。

5、压力变送器种类很多，不同类型应对的场合也是不同的，建议去看下恩德斯豪斯的压力变送器，他们有套选型系统很好用，能与用户需求完美匹配，支持组合筛选，例如方便比对。

四、电流变送器的原理

电流变送器　　　　电流变送器可以直接将被测主回路交流电流转换成按线性比例输出的DC4～20mA（通过250Ω 电阻转换DC 1～5V或通过500Ω电阻转换DC2～10V）恒流环标准信号，连续输送到接收装置（计算机或显示仪表）。　　电流变送器原副边高度绝缘隔离，两线制输出接线，辅助工作电源＋24V与输出信号线DC4～20mA共用，具有精度高，体积小、功耗小、频响宽、抗干扰、国内首创4种补偿措施和6大全面保护功能，两线端口防感应雷能力强，具有雷击波和突波的保护能力等优点。特别适用发电机、电动机、智能低压配电柜、空调、风机、路灯等负载电流的智能监控系统；　　电流变送器超低功耗，单只静态时0.096W，满量程功耗为0.48W，输出电流内部限制功耗为0.6W。　　电流变送器技术参数：　　1．精度：优于0.5％；　　2．非线性失真：优于0.5％；　　3．额定工作电压Vcc：＋24V±20％，极限工作电压：≤35V ；　　4．电源功耗：静态4mA，动态时相等于环路电流，内部限制25mA＋10％；　　5．额定输入：5A……1KA（42个规格）；　　6．穿孔穿芯圆孔直径：9、12、20、25、30mm；　　7．输出形式：两线制DC4～20mA；　　8．输出电流温漂系数：≤50ppm/℃；　　9．响应时间：≤100mS；　　10．输入/输出绝缘隔离强度：AC3000V / 1min、1mA；　　11．输出负载电阻：RLmax ≤ （Vcc-10V）/ 20mA 　　注：（1）标准Vcc＝24V时负载阻抗为700Ω；　　（2）RLmax＝250Ω (转换1～5V的电阻)＋两根传输线路总铜阻。　　12．输入过载保护：30倍1min；　　13．输出过流限制保护：内部限制25mA＋10％；　　注：国际标准输出过流限制保护：内部限制25mA＋10％；　　14．两线端口瞬态感应雷与浪涌电流TVS抑制保护能力：TVS抑制冲击电35A／20ms／1.5KW；　　15．两线端口设置有＋24V电源反接保护；　　16．输出电流设置有长时间短路保护限制；内部限制25mA＋10%；　　17．工作环境：－40℃～＋80℃，10％～90％RH；　　18．贮存温度：－50℃～＋85℃；　　19．执行标准： GB／T13850－1998；　　传感器是能够受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置的总称,通常由敏感元件和转换元件组成。当传感器的输出为规定的标准信号时，则称为变送器。　　变送器的概念是将非标准电信号转换为标准电信号的仪器，传感器则是将物理信号转换为电信号的器件，过去常讲物理信号，现在其他信号也有了。一次仪表指现场测量仪表或基地控制表，二次仪表指利用一次表信号完成其他功能：诸如控制，显示等功能的仪表。　　传感器和变送器本是热工仪表的概念。传感器是把非电物理量如温度、压力、液位、物料、气体特性等转换成电信号或把物理量如压力、液位等直接送到变送器。变送器则是把传感器采集到的微弱的电信号放大以便转送或启动控制元件。或将传感器输入的非电量转换成电信号同时放大以便供远方测量和控制的信号源。根据需要还可将模拟量变换为数字量。传感器和变送器一同构成自动控制的监测信号源。不同的物理量需要不同的传感器和相应的变送器。还有一种变送器不是将物理量变换成电信号，如一种锅炉水位计的“差压变送器”，他是将液位传感器里的下部的水和上部蒸汽的冷凝水通过仪表管送到变送器的波纹管两侧，以波纹管两侧的差压带动机械放大装置用指针指示水位的一种远方仪表。当然还有把电气模拟量变换成数字量的也可以叫变送器。以上只是从概念上说明传感器和变送器的区别。
